Site-to-Site VPN zwischen pfSense und ZyXEL ZyWALL

Mit einem Site-to-Site VPN lassen sich die lokalen IP-Netzwerke von zwei Standorten mitander verbinden. Geräte wie Server, Netzwerkfestplatten und Telefonanlagen sind damit aus beiden vernetzten Standorten erreichbar.

Zum Aufbau eines Site-to-Site VPN dürfen sich die IP-Netze der Standorte nicht überlappen. Jeder Standort benötigt einen VPN-Router. Dieses Tutorial beschreibt den Aufbau einer LAN-LAN-Kopplung mit einer ZyXEL ZyWALL 2 Plus (ZyNOS Firmware-Version: v4.04(XU.6)c0) und einer pfSense Version 1.2.3-RC1. Jeder Router benötigt eine statische WAN-IP oder einen Hostnamen (z.B. von DynDNS). Im Beipiel kommt IPSec im Aggressive Mode zum Einsatz.

VPN Netzwerkaufbau

In unserem Beispiel verbindet der VPN-Tunnel die beiden Standorte Frankfurt und Berlin. Als IP-Adressen kommen private Adressen entsprechend RFC 1918 zum Einsatz. Das IP-Adresse 172.32.1.0/24 aus Frankfurt soll mit dem Netz 10.0.0.0/24 in Berlin verbunden werden.

Netzwerkaufbau

VPN Parameter

Der VPN-Tunnel wird mit den folgenden Parametern aufgebaut.


1

2

Standort


Frankfurt

Berlin

Gerät


ZyXEL ZyWALL 2 Plus

pfSense (HP ProLiant)

Rolle


VPN-Gateway

VPN-Gateway

WAN-IP oder Hostname

A

ffm-vpn.example.org

berlin.example.org

Lokales IP-Netz / Maske

B

172.32.1.0/24

10.0.0.0/24

Pre Shared Key PSK

C

verysecretkey

Austauschverfahren

D

Aggressive Mode

Dead Peer Detection (DPD)

E

aus

Identifier Type

F

Domain Name

Domain Name

Identifier

G

ffm-vpn.example.org

berlin.example.org





Phase 1

Lifetime

H

28800 sec

Verschlüsselung

I

Rijndael (AES)

Hashalgorithmus

J

SHA-1

Diffie-Hellman-Gruppe

K

DH-Group 5


Phase 2

Lebensdauer

L

28800 sec

Verschlüsselung

M

Rijndael (AES)

Hashalgorithmus

N

SHA-1

Perfect Forward Secrecy

O

DH-Group 5

Bitte wählen Sie für den produktiven Einsatz einen möglichst starken PSK.

VPN unter pfSense einrichten

pfSense ist eine freie Software zum Aufbau von Routern und Firewalls. Sie läuft auf PC-Hardware, PC Engines Alix sowie Soekris net-Boards. Im Beispiel ist pfSense auf einen HP ProLiant-Server installiert.

IPSec aktivieren

Auf der pfSense muss IPSec aktiviert werden. Aktivieren Sie dazu unter

VPN: IPsec

Enable IPSec.

Mit dem Plus-Symbol können Sie einen neuen IPSec-Tunnel anlegen. Zuerst werden die allgemeinen Parameter für die VPN-Verbindung eingestellt.

IPSec Tunnel

Da beide VPN-Router direkt mit dem Internet verbunden sind wird kein NAT-Traversal (NAT-T) benötigt. Als Remote Subnet geben Sie das LAN der ZyWALL (Zelle B1) an. Remote Gateway ist der Hostname des WAN-Interfaces in Frankfurt (Zelle A1). Für die Phase 1 (IKE) wird Aggressive Mode mit AES, SHA-1 und DH-Gruppe 5 eingestellt.

IPSec Tunnel IKE Phase 1

Die Phase 2 setzt ebenfalls aus AES und SHA-1. Perfect Forward Secrecy (PFS) wird mit Diffie-Hellman-Gruppe 5 (1536 Bit) aktiviert.

Nach dem Speichern müssen die Änderungen noch mit der Schaltfläche Apply changes bestätigt werden. Damit ist der IPSec-Tunnel auf der pfSense fertig konfiguriert.

VPN auf der ZyWALL einrichten

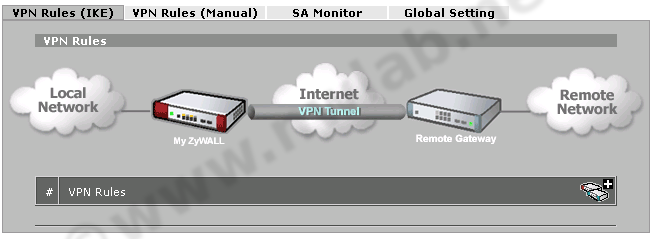

Auf der ZyWALL wird der IPSec-Tunnel in zwei Schritten eingerichtet. Gehen Sie zuerst auf

Security >> VPN >> VPN Rules (IKE) >> Add Gateway Policy

und klicken Sie auf das Plus-Symbol.

VPN Einstellungen ZyWall

Tragen Sie die Parameter entsprechend der Konfigurationstabelle ein.

VPN Einstellungen ZyWall

Nach dem Speichern müssen Sie unter

Security >> VPN >> VPN Rules (IKE) >> Add Network Policy

noch eine Network Policy anlegen.

VPN Einstellungen ZyWall

Der VPN-Tunnel ist jetzt bereit für einen ersten Test. Auf der ZyWALL können Sie den Tunnel über Telefon-Symbol mit dem blauen Pfeil aufbauen.

VPN Einstellungen ZyWall

Stimmen alle Parameter sollte der IPSec-Tunnel nach wenigen Sekunden betriebsbereit sein.

Aufbau VPN Tunnel

Fehlersuche

Bei Problemen mit dem VPN-Tunnel lohnt sich ein Blick in die Logs der beiden Router.

IPSec VPN Log von pfSense

racoon: ERROR: phase1 negotiation failed due to time up.
racoon: [IPSec-Tunnel zur ZyWALL Frankfurt]: ERROR: phase2 negotiation failed due to time up waiting for phase1.

Hier antwortet die Gegenstelle einfach nicht. Ursache können eine Firewall, eine fehlerhafte IP-Adresse oder Fehler in der IKE-Konfiguration sein.

racoon: WARNING: No ID match.
racoon: ERROR: fatal INVALID-ID-INFORMATION notify messsage, phase1 should be deleted.

Hier stimmen die ID-Types nicht überein.

racoon: ERROR: rejected hashtype: DB(prop#1:trns#1):Peer(prop#1:trns#1) = SHA:MD5
racoon: ERROR: no suitable proposal found.
racoon: ERROR: failed to get valid proposal.

Der Hashtype beider VPN-Gateways stimmt nicht überein.

racoon: ERROR: rejected dh_group: DB(prop#1:trns#1):Peer(prop#1:trns#1) = 1536-bit MODP group:768-bit MODP group

Die Diffie-Hellman-Gruppe für Phase 1 ist falsch konfiguriert.

racoon: WARNING: trns_id mismatched: my:AES peer:3DES
racoon: ERROR: not matched
racoon: ERROR: no suitable policy found.
racoon: ERROR: failed to pre-process packet.

Die pfSense möchte den Tunnel in der Phase 2 mit AES verschlüsseln, die ZyWALL steht auf 3DES.

VPN Log der ZyWALL

[ID] : Rule [Tunnel nach Berlin] Phase 1 ID mismatch
[ID] : ID type mismatch. Local / Peer: E-MAIL / DNS

Hier stimmt der ID-Type nicht überein. Die ZyWALL steht auf Email, die pfSense auf der Gegenseite steht auf DNS.

[SA] : Rule [Tunnel nach Berlin] Phase 1 authentication algorithm mismatch
[SA] : No proposal chosen

Hier steht die ZyWALL auf MD5 und die pfSense auf SHA1 für IKE.

Häufigste Ursache für Probleme beim Aufbau einer IPSec-Verbindung sind Tippfehler in den IP-Adressen, Netzmasken und Proposals.

Weiterführende Informationen zu VPN

Bei Fragen zu VPN wird Ihnen im Netzwerkforum geholfen.
